Breve introducción
La celda de carga de compresión de perfil bajo, a menudo reconocida por su distintiva forma de "radio" o "rueda", es un sensor de fuerza de alta-capacidad diseñado para aplicaciones que exigen una deflexión vertical mínima. Su diseño consta de un botón de carga central conectado a un borde exterior mediante radios radiales, creando una columna corta y rígida. Esta configuración prioriza la rigidez y la estabilidad, lo que la hace excepcionalmente resistente a momentos de flexión y cargas laterales. Generalmente construido con acero de aleación de alta-resistencia a la tracción con una capa protectora, este sensor está diseñado-específicamente para sistemas de pesaje industriales pesados donde una altura estructural baja y una rigidez máxima son parámetros de diseño críticos.
Característica
1.Perfil de deflexión ultra-baja: la ventaja más significativa es su extrema rigidez. A plena carga, el sensor se desvía sólo una pequeña fracción de milímetro, lo que garantiza que el sistema de pesaje permanezca prácticamente estacionario. Esto es crucial para mantener la integridad estructural en entornos de pesaje dinámicos o de alta-velocidad.
2.Rechazo de carga lateral superior: la amplia superficie de carga plana y la estructura de radios rígidos brindan una excelente resistencia a las fuerzas fuera del eje y a los momentos de torsión. Esto garantiza que solo se mida la verdadera compresión vertical, evitando la contaminación de la señal por fuerzas horizontales o cambios mecánicos.
3. Alta capacidad de sobrecarga: la celda de carga de compresión de perfil bajo está diseñada con márgenes de seguridad sólidos; estas celdas de carga generalmente pueden soportar cargas del 200 % al 300 % de su capacidad nominal sin daños permanentes. Esta durabilidad los hace ideales para entornos industriales hostiles propensos a cargas de impacto.
Especificación principal
| Rango de carga | 0.5-50t |
| Salida nominal (mV/V) | 2,0 ± 0,005 mV/V |
| error integral | ±0,03% FS |
| Resistencia de entrada/salida (Ω) | 385±15(765±15)/350±3(700±5) |
| Longitud de especificación del cable | Φ5.4(6) X 9M O personalizado a pedido |
| Método de cableado |
Rojo --------Excitación+ Negro--------Excitación- |
Solicitud
La celda de carga de compresión de perfil bajo es el estándar de la industria para básculas puente ferroviarias (básculas ferroviarias). Al pesar trenes de mercancías completos, el sistema debe soportar cargas masivas y concentradas mientras se ajusta a los estrechos espacios entre las traviesas ferroviarias. La altura mínima y la rigidez extrema de la celda de carga de compresión de perfil bajo permiten un pesaje estático o en-movimiento preciso sin causar inestabilidad en la vía o desplazamiento vertical significativo.
Modelo ZH-Especificaciones detalladas de WS3
|
Capacidad |
0.5-50t |
Material |
Acero aleado/acero inoxidable |
|
Salida nominal (mV/V) |
2.0±0.005 |
No-linealidad |
±0,03% FS |
|
Histéresis |
±0,03% FS |
Repetibilidad |
±0,02% FS |
|
Arrastrarse (30 minutos) |
±0,02% FS |
Saldo cero |
±1,00% FS |
|
Efecto de la temperatura en cero. |
±0.02%FS/10 grados |
Efecto de la temperatura en la salida |
±0.02%FS/10 grados |
|
Resistencia de entrada (Ω) |
385±15 765±15 |
Resistencia de salida (Ω) |
350± 3 700±5 |
|
Resistencia de aislamiento |
Mayor o igual a 5000MΩ |
voltaje de excitación |
5V-10V(CC) |
|
Rango de temperatura compensado |
-10~+50 grados |
Rango de temperatura de funcionamiento |
-20~+60 grados |
|
Sobrecarga segura |
120%FS |
Carga de rotura |
150%FS |
|
Cable |
Φ5.4(6) X 9M O personalizado por solicitud |
Código de colores de cables |
Entrada: rojo+negro- Salida:verde+blanco- |

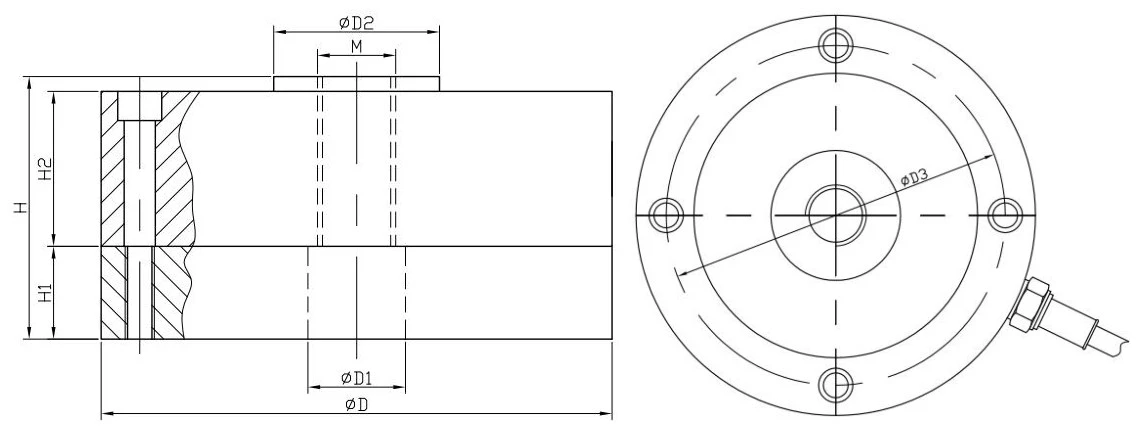

Diagrama de esquema
Tabla de tallas específicas
|
Carga nominal(t) |
D |
D1 |
D2 |
D3 |
H |
H1 |
H2 |
M |
|
0.5-7.5 |
104.7 |
18 |
34 |
88.9 |
53.8 |
19 |
31.8 |
M16×1.5 |
|
10-25 |
120.7 |
34 |
38.9 |
101.6 |
77.8 |
24 |
41.1 |
M32×1.5 |
|
30-50 |
140 |
42 |
50.4 |
116.8 |
86.2 |
29 |
50.8 |
M40×1.5 |
