Breve introducción
El sensor de carga de grúa es un dispositivo de monitoreo de carga-resistente diseñado específicamente para aplicaciones de pesaje de grúas, que proporciona retroalimentación de fuerza precisa durante las operaciones de elevación.
Característica
1. El sensor de carga de la grúa está construido con materiales de aleación-resistentes a la corrosión para mantener el rendimiento en entornos marinos y exteriores hostiles.
2. El sensor de carga de la grúa presenta un diseño compacto y de bajo-perfil que se integra perfectamente con el aparejo de la grúa existente sin obstruir el movimiento.
3. Ofrece salida digital de alta-resolución compatible con sistemas de telemetría para monitoreo remoto y registro de datos.
Especificación principal
| Rango de carga | 1-10t |
| Salida nominal (mV/V) | 1,2 ±0,1 mV/V |
| error integral | ±0,02% FS |
| Resistencia de entrada/salida (Ω) | 385±15/350±5 |
| Longitud de especificación del cable | Φ4 X 0,5 M o personalizado a pedido |
| Método de cableado | Rojo --------Excitación+ Negro--------Excitación- Verde-----Señal+ Blanco -------Señal- |
Solicitud
El sensor de carga de grúa se aplica en grúas de contenedores portuarias para rastrear continuamente los pesos de carga levantada, ayudando a los operadores a evitar incidentes de sobrecarga y garantizando la seguridad en el manejo de la carga.
Modelo ZH-CS2 Especificación detallada
|
Capacidad |
1-10t |
Material |
Acero aleado |
|
Salida nominal (mV/V) |
1.2 ±0.1 |
No-linealidad |
±0,02% FS |
|
Histéresis |
±0,02% FS |
Repetibilidad |
±0,01% FS |
|
Arrastrarse (30 minutos) |
±0,02% FS |
Saldo cero |
±1,00% FS |
|
Efecto de la temperatura en cero. |
±0.02%FS/10 grados |
Efecto de la temperatura en la salida |
±0.02%FS/10 grados |
|
Resistencia de entrada (Ω) |
385±15 |
Resistencia de salida (Ω) |
350±5 |
|
Resistencia de aislamiento |
Mayor o igual a 5000MΩ |
voltaje de excitación |
5V-10V(CC) |
|
Rango de temperatura compensado |
-10~+50 grados |
Rango de temperatura de funcionamiento |
-20~+60 grados |
|
Sobrecarga segura |
150%FS |
Carga de rotura |
200%FS |
|
Cable |
Φ4 X 0.5M O personalizado por solicitud |
Código de colores de cables |
Entrada: rojo+negro- Salida:verde+blanco- |

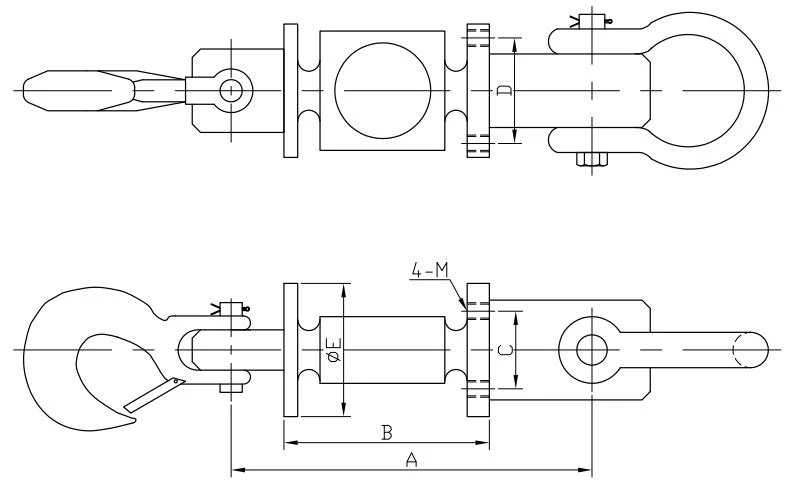

Diagrama de esquema
Tabla de tallas específicas
|
Carga nominal(t) |
A |
B |
C |
D |
E |
M |
|
1 |
130.0 |
74.0 |
16.0 |
37.0 |
48.0 |
M6 |
|
2 |
150.0 |
82.0 |
22.0 |
47.0 |
62.0 |
M6 |
|
3 |
150.0 |
82.0 |
22.0 |
47.0 |
62.0 |
M6 |
|
5 |
188.0 |
103.0 |
28.0 |
56.0 |
72.0 |
M6 |
|
10 |
230.0 |
120.0 |
28.0 |
66.0 |
82.0 |
M6 |
