Breve introducción
La celda de carga de la cinta transportadora es un sensor de pesaje de alta-precisión diseñado para la medición continua de material a granel en sistemas de transporte industriales. Convierte la fuerza mecánica ejercida por los materiales en la cinta transportadora en una señal eléctrica, lo que permite monitorear en tiempo real-el peso, el flujo y la acumulación del material. Diseñadas para soportar entornos hostiles-como polvo, vibraciones y fluctuaciones de temperatura-estas celdas de carga son parte integral del control de procesos moderno, lo que garantiza precisión y eficiencia en sectores como la minería, la agricultura y la fabricación.
Característica
1.Alta precisión y estabilidad:La celda de carga de la cinta transportadora utiliza tecnología avanzada de galgas extensométricas con una desviación mínima, lo que brinda una precisión de escala completa de ±0,1 % a 0,5 % incluso bajo cargas dinámicas. La compensación de temperatura garantiza un rendimiento constante entre -20 grados y 70 grados.
2.Durabilidad robusta:Construido en acero inoxidable o acero aleado con protección IP67/IP68, resistiendo la corrosión, impactos y humedad. Los conjuntos de montaje robustos evitan la desalineación causada por la tensión o la vibración de la correa.
Integración perfecta:La celda de carga de la cinta transportadora es compatible con plataformas PLC, SCADA e IoT a través de salidas de 4 a 20 mA, Modbus o Ethernet. Admite herramientas de calibración para una fácil configuración y mantenimiento, lo que reduce el tiempo de inactividad.
Especificación principal
| Rango de carga |
5-500kg |
| Salida nominal (mV/V) |
2 .0 ±0,005 mV/V |
| error integral |
± 0,02 % escala completa |
| Resistencia de entrada/salida (Ω) |
385±10/350±3 |
| Longitud de especificación del cable |
Φ 5,2 X 3 M O personalizado a pedido |
| Método de cableado | Verde--------Excitación+ Negro--------Excitación- Blanco -----Señal+Rojo -------Señal- |
Solicitud
Las celdas de carga de la cinta transportadora son indispensables en las operaciones mineras, donde permiten el monitoreo en tiempo real-del tonelaje del mineral en transportadores de larga-distancia. Al proporcionar datos precisos sobre el rendimiento del material, optimizan las tasas de alimentación de la trituradora, evitan la sobrecarga y facilitan una gestión precisa del inventario-mejorando directamente la eficiencia operativa y el control de costos.
Detalle del modelo ZH-6Especificación:
|
Capacidad |
5-500kg |
Material |
Acero inoxidable |
|
Salida nominal (mV/V) |
2 .0 ±0.005 |
No-linealidad |
± 0,02 % escala completa |
|
Histéresis |
± 0,02 % escala completa |
Repetibilidad |
± 0,01 % escala completa |
|
Arrastramiento( 3 0 minutos) |
± 0 02% FS |
Saldo cero |
± 1 .0 %FS |
|
Efecto de la temperatura en cero. |
± 0,02% FS/10 grados |
Efecto de la temperatura en la salida |
± 0,02% FS/10 grados |
|
Resistencia de entrada (Ω) |
385 ± 10 |
Resistencia de salida (Ω) |
350± 3 |
|
Resistencia de aislamiento |
Mayor o igual a 5000MΩ |
voltaje de excitación |
5V- 10V(CC) |
|
compensado rango de temperatura |
- 10~+50 grado |
Rango de temperatura de funcionamiento |
-20~+60 grados |
|
Sobrecarga segura |
120% FS |
Carga de rotura |
150%FS |
|
|
Φ 5.2 X 3 M O personalizado por solicitud |
Código de colores de cables |
Entrada: verde+negro- Salida: blanco- rojo+ O personalizado por solicitud |
Cable

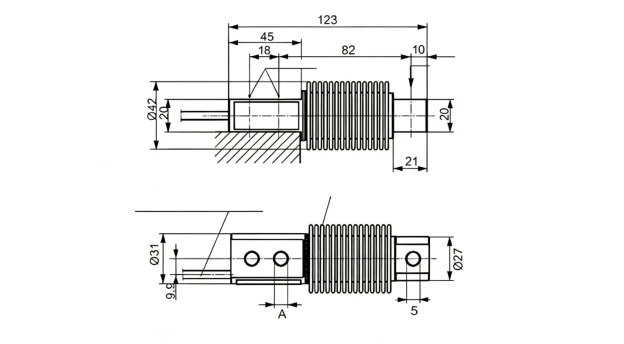

Diagrama de esquema
Tabla de tallas específicas
|
Capacidad(kg) |
A |
B |
|
5kg-200kg |
8.2 |
8.2 |
|
500 kilos |
10.5 |
11.1 |
